PGAソケットアダプター

(Total 8 Products)

  • 2.54mmの機械加工されたPGAピングリッドアレイソケット

    USD 500

    ブランド:アンチ

    最小注文数:1000 Piece/Pieces

    Model No:PGA07-XXXXXX0.5*7.4

    輸送方法:Ocean,Air,Express

    包装:バッグパッキン、チューブパッキン、リールパッキン

    についてのサポート:2000K/month

    原産地:中国

    生産高:2000K/month

    機械加工されたPGAピングリッドアレイソケット2.54x2.54mm121P仕様: 1.材料:ピン(アウタースリーブ)真ちゅう、機械加工CuZn38Pb2メッキ(アウタースリーブ):すずメッキ:2m /80μ” N、5μm/200μ” Snゴールドメッキ:2μm/80μ” N、フルゴールド絶縁体:FR4 UL94V-0 Cllp(コンタクト4フィンガー):ベリリウム銅、熱ティート2.電気:定格電流:3AmPs / ContactMax。電流抵抗:≤4mΩ/接点耐電圧:V =...

  • 機械加工されたPGAピングリッドアレイPIN2.54x2.54mm

    USD 500

    ブランド:アンチ

    最小注文数:1000 Piece/Pieces

    Model No:PGA07-XXXXX

    輸送方法:Ocean,Air,Express

    包装:バッグパッキン、チューブパッキン、リールパッキン

    についてのサポート:2000K/month

    原産地:中国

    生産高:2000K/month

    機械加工されたPGAピングリッドアレイPIN2.54x2.54mm仕様:材料:ピン(アウタースリーブ):真ちゅう、機械加工されたCuZn38Pb2メッキ(アウタースリーブ):錫メッキ:2U "/ 80U" / NI、5U "/ 200U" Sn金メッキ:2U "/ 80U" / NI、0.8u "ゴールド絶縁体:PPSUL94V-0電気:現在の定格:3Amps / Contact MAX接触抵抗:≤4mΩ/接触絶縁抵抗:v...

  • 機械加工されたPGAピングリッドアレイソケット1.0x1.0mm

    USD 500

    ブランド:アンチ

    最小注文数:1000 Piece/Pieces

    Model No:PGA06-XXXXXX

    輸送方法:Ocean,Air,Express

    包装:バッグパッキン、チューブパッキン、リールパッキン

    についてのサポート:2000K/month

    原産地:中国

    生産高:2000K/month

    機械加工されたPGAピングリッドアレイソケット1.0x1.0mm仕様:材料:絶縁体:FR4UL 94V-0ピン(アウトスリーブ):真ちゅう、機械加工されたCuZn38Pb2メッキ(スリーブ):3U "ニッケルに金メッキメッキ(Cilp):3U "ニッケルに金メッキCilp(Contact 3 Flnger):ベリリウム銅ヒートティート電気:現在の定格:3Amps / ContactMax。接触抵抗:V = 100Vで≤1KM動作電圧:60VAC / DC機械的:...

  • 機械加工されたPGAピングリッドアレイソケット2.54x2.54mm

    USD 500

    ブランド:アンチ

    最小注文数:1000 Piece/Pieces

    Model No:PGA03-XXXXXX

    輸送方法:Ocean,Air,Express

    包装:バッグパッキン、チューブパッキン、リールパッキン

    についてのサポート:2000K/month

    原産地:中国

    生産高:2000K/month

    機械加工されたPGAピングリッドアレイソケット2.54x2.54mm仕様:材料:ピン(アウタースリーブ):真ちゅう、機械加工されたCuZn38Pb2メッキ(アウタースリーブ):錫メッキ:2U "/ 80U" / NI、5U "/ 200U" Sn金メッキ:2U "/ 80U" / NI、0.8u "ゴールド絶縁体:PPSUL94V-0電気:現在の定格:3Amps / Contact MAX接触抵抗:≤4mΩ/接触絶縁抵抗:v...

  • 機械加工されたPGAピングリッドアレイソケット2.54x1.27mm

    USD 500

    ブランド:アンチ

    最小注文数:1000 Piece/Pieces

    Model No:PGA02-XXXXXX

    輸送方法:Ocean,Air,Express

    包装:バッグパッキン、チューブパッキン、リールパッキン

    についてのサポート:2000K/month

    原産地:中国

    生産高:2000K/month

    機械加工されたPGAピングリッドアレイソケット2.54x1.27mm仕様: 1.素材:絶縁体:PPS UL 94V-0ピン(アウトスリーブ):真ちゅう、機械加工されたCuZn38Pb2メッキ(アウトスリーブ):錫メッキ:80U "Ni、200U" Sn金メッキ:80U "Ni、0.8U"ゴールドメッキ(Cilp):80U "Ni、金または錫メッキCilp(Contact 4...

  • 機械加工されたPGAピングリッドアレイソケット1.27x1.27mm

    USD 500

    ブランド:アンチ

    最小注文数:1000 Piece/Pieces

    Model No:PGA01-XXXXXX

    輸送方法:Ocean,Air,Express

    包装:バッグパッキン、チューブパッキン、リールパッキン

    についてのサポート:2000K/month

    原産地:中国

    生産高:2000K/month

    機械加工されたPGAピングリッドアレイソケット1.27x1.27mm仕様: 1.素材:絶縁体:PPS UL 94V-0ピン(アウトスリーブ):真ちゅう、機械加工されたCuZn38Pb2メッキ(アウトスリーブ):錫メッキ:80U "Ni、200U" Sn金メッキ:80U "Ni、0.8U"ゴールドメッキ(Cilp):80U "Ni、金または錫メッキCilp(Contact 4...

  • 2.54x2.54mm機械加工PGAピングリッドアレイソケットコネクタ

    USD 500

    ブランド:アンチ

    最小注文数:1000 Piece/Pieces

    Model No:PGA04-XXXXXX

    輸送方法:Ocean,Air,Express

    包装:バッグパッキン、チューブパッキン、リールパッキン

    についてのサポート:2000K/month

    原産地:中国

    生産高:2000K/month

    2.54mmx2.54mm機械加工されたPGAピングリッドアレイソケット仕様:材料:ピン(アウタースリーブ)真ちゅう、機械加工CuZn38Pb2メッキ(アウタースリーブ)錫メッキ:2m /80μ "N、5μm/200μ" Sn金メッキ:2μm/80μ "N、フルゴールド絶縁体:FR4UL94V-0 Cllp(Contact 6 Flnger):ベリリウム銅、熱ティート電気:定格電流:1AmPs /接点最大電流抵抗:≤4mΩ/接点絶縁抵抗:V =...

  • 機械加工されたPGAピングリッドアレイソケット2.54x2.54mm

    USD 500

    ブランド:アンチ

    最小注文数:1000 Piece/Pieces

    Model No:PGA05-XXXXXX

    輸送方法:Ocean,Air,Express

    包装:バッグパッキン、チューブパッキン、リールパッキン

    についてのサポート:2000K/month

    原産地:中国

    生産高:2000K/month

    機械加工されたPGAピングリッドアレイソケット2.54x2.54mm電子製品仕様:材料:ピン(アウタースリーブ)真ちゅう、機械加工CuZn38Pb2メッキ(アウタースリーブ)錫メッキ:2m /80μ "N、5μm/200μ" Sn金メッキ:2μm/80μ "N、フルゴールド絶縁体:FR4UL94V-0 Cllp(Contact 6 Flnger):ベリリウム銅、熱ティート電気:定格電流:1AmPs /接点最大電流抵抗:≤4mΩ/接点絶縁抵抗:V =...

PGAソケットピングリッドアレイソケット
ピングリッドアレイ(PGAと略されることが多い)は、集積回路パッケージの一種です。 PGAでは、パッケージは正方形または長方形であり、ピンはパッケージの下側に規則的な配列で配置されます。ピンは通常2.54mm(0.1 ")の間隔で配置され、パッケージの下側全体を覆う場合と覆わない場合があります。
PGAは、多くの場合、スルーホール方式を使用してプリント回路基板に取り付けられるか、ソケットに挿入されます。 PGAは、デュアルインラインパッケージ(DIP)などの古いパッケージよりも集積回路あたりのピン数を増やすことができます。

PGAソケットとアダプター
低挿入力のピングリッドアレイ(PGA)ソケットおよびアダプタは、さまざまなRoHS準拠の絶縁体で利用でき、ねじ加工された数百の端子を選択できます。インタースティシャルパターンを含め、事実上すべてのPGAフットプリントに対応できます。

PGAソケットとアダプター 概要
ほぼすべてのアプリケーションに対応する耐久性のある構造
多種多様な素材、長さ、サイズ
PGAデバイスを交換、修理、またはアップグレードするための費用効果の高い方法
はんだプリフォーム端子などの独自のオプションにより、SMT /スルーホールの混合アプリケーションでウェーブはんだ付けを行う必要がなくなります。
RoHS準拠の絶縁体およびねじ加工された端子は、鉛フリー処理と互換性があります-マットスズ/ゴールド(MG)またはゴールド/ゴールド(GG)メッキのいずれかを選択してください

Antenkのピングリッドアレイ(PGA)ソケット
複雑なプリント回路は、高価な集積回路(IC)に直接はんだ付けするリスクを冒すには価値が高すぎます。ソケットを使用することが答えです。ソケットの使用は、費用効果が高く、ボード設計を簡素化するという利点を提供します。

Antenkのプロセッサソケットラインは、IntelベースおよびAMDベースのマイクロプロセッサパッケージで使用するように設計されています。ソケットタイプには、ランドグリッドアレイ(LGA)、マイクロピングリッドアレイ(mPGA)、および挿入力が低いかゼロのPGAが含まれます。 mPGAおよびPGAソケットは、ノートブックPC、デスクトップPC、およびサーバー用のさまざまなマイクロプロセッサパッケージ用に設計されています。カスタムアプリケーションの場合、圧縮ソケットを特定のアプリケーションに合わせて構成できます。

mPGA / PGA(ZIF)
これらのソケットは、マイクロプロセッサPGAパッケージへのゼロ挿入力(ZIF)PGAインターフェイスを提供し、表面実装技術(SMT)はんだ付けでPCBに取り付けられます。 PGAソケットは、シングルレバー、スクリュードライバー、および六角レンチの作動方法を備えた最大989ポジションのアレイで利用できます。
PGAソケット(LIF)
これらのソケットは主に、PCB設計へのスルーホールはんだアタッチメントを使用するマイクロプロセッサパッケージテストアプリケーションに使用されます。接点は、型押しされ成形された、または引き抜かれた内部接点を備えたスクリューマシンの外部スリーブです。カスタムアレイは1,000以上の位置で利用できます。

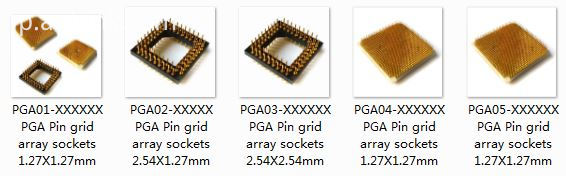

ピングリッドアレイ(PGA)ソケットタイプ
mPGA
PGA

PGA

PGAソケットの典型的なアプリケーション
ピンの手作業による負荷をなくし、はんだ接合の視認性、薄型コンポーネントの取り付け、またはボードの嵌合を容易にします。
